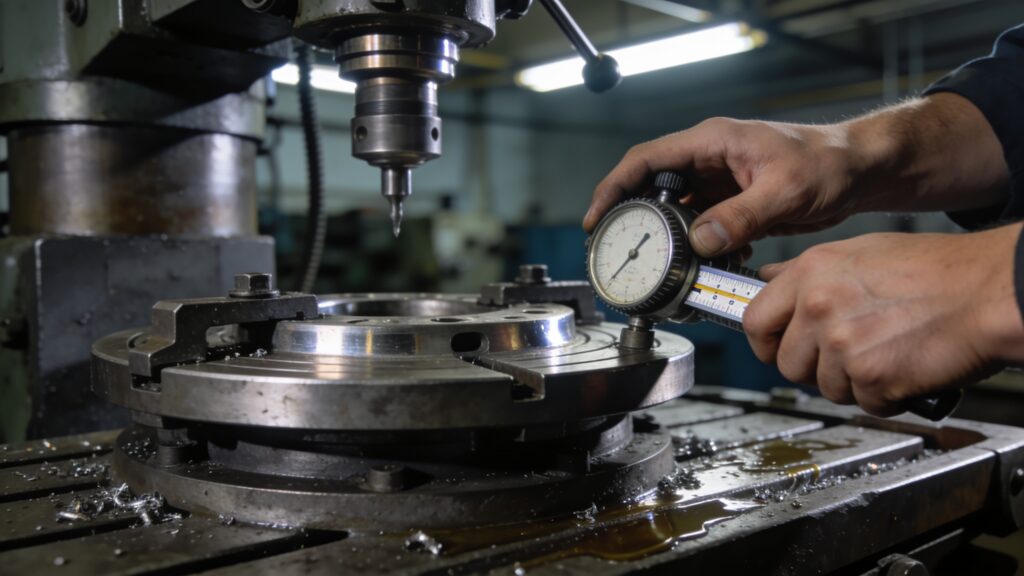

Зачем нужен поворотный стол для фрезерного станка
Поворотный стол для фрезерного станка нужен, чтобы обрабатывать заготовку под разными углами без переустановки и выполнять точное круговое деление. Он заменяет делительную головку при работе с крупными фланцами, дисками и корпусами, а также позволяет фрезеровать пазы, отверстия и контуры по окружности. Поворотные столы применяют на универсальных фрезерных станках и на обрабатывающих центрах с ЧПУ.
Что делает поворотный стол?
Поворотный стол — это оснастка, которая устанавливается на стол фрезерного станка. Заготовка крепится на планшайбу при помощи болтов, прихватов или в центрах. Вращение планшайбы может быть ручным (через червячную передачу с лимбом) или автоматическим (от электропривода или гидропривода).
Основные операции, которые выполняют с поворотным столом:
- фрезерование кольцевых пазов и канавок;
- сверление отверстий на делительной окружности;
- обработка боковых поверхностей под углом;
- нарезание зубьев, шлицев и храповиков (при использовании делительного диска);
- контурная обработка по радиусу.
Какие преимущества у поворотных столов?
Главное преимущество — сокращение количества переустановок. Чем меньше переустановок, тем выше точность и меньше времени на выверку. Поворотный стол также расширяет технологические возможности универсального фрезерного станка, приближая его к возможностям обрабатывающего центра.
Другие плюсы:
- Жёсткость. Заготовка закреплена на массивной планшайбе, вибрации меньше, чистота поверхности выше.
- Точность деления. Лимб и нониус позволяют поворачивать на доли градуса, а при наличии делительного диска — на заданное число частей.
- Универсальность. Один стол подходит для разных деталей, не нужно изготавливать специальные приспособления.
Какие бывают поворотные столы?
По конструкции поворотные столы делятся на несколько типов:
- Горизонтальные поворотные столы. Планшайба вращается в горизонтальной плоскости. Самый распространённый тип для фрезерных работ.
- Вертикальные поворотные столы. Ось вращения наклонена или расположена вертикально. Используются для обработки торцов и фасок.
- Наклонно-поворотные (универсальные) столы. Могут наклоняться на угол до 90 градусов, позволяют обрабатывать сложные поверхности.
- Столы с ЧПУ. Управляются от системы станка, обеспечивают точное позиционирование и синхронизацию с другими осями.
Чем поворотный стол отличается от делительной головки?
Делительная головка тоже поворачивает заготовку, но рассчитана в первую очередь на периодическое деление окружности (например, на 24 зуба). Поворотный стол даёт более свободное вращение, может наклоняться (у наклонных моделей) и лучше подходит для обработки крупных или плоских деталей. На практике предприятия часто держат в оснастке и то и другое: делительную головку для зубчатых колёс, поворотный стол — для фланцев, дисков и корпусных деталей.
Как выбрать поворотный стол?
При выборе обращайте внимание на диаметр планшайбы, тип привода и наличие наклона. Для серийного производства на универсальных станках чаще берут ручные столы с лимбом. Для станков с ЧПУ используют столы с электроприводом и обратной связью.
Основные критерии:
- диаметр планшайбы — должен быть не меньше габарита заготовки;
- способ крепления — центральное отверстие, Т-образные пазы;
- точность деления — цена деления лимба или разрешение энкодера;
- наличие наклона — нужен ли поворот вокруг горизонтальной оси.
Сколько стоит поворотный стол?
Стоимость зависит от диаметра, класса точности и комплектации. Точные цены на конкретные модели лучше уточнять у поставщика — они меняются в зависимости от курса валют и наличия. В нашем каталоге представлены поворотные столы для разных задач: от простых ручных до столов с электроприводом для станков с ЧПУ. Купить поворотный стол можно после подбора по вашим параметрам.
Как заказать поворотный стол с доставкой по России?
Мы работаем с предприятиями и частными лицами по всей территории России. Отправляем заказы транспортными компаниями или почтой в любой регион. Для подбора стола под ваш станок достаточно сообщить модель станка, размер стола и тип задач — подберём подходящий вариант из наличия или под заказ. Доставка поворотных столов и делительных головок по России выполняется в стандартные сроки, которые зависят от удалённости региона. Если нужна делительная головка с доставкой по России, условия аналогичны.
