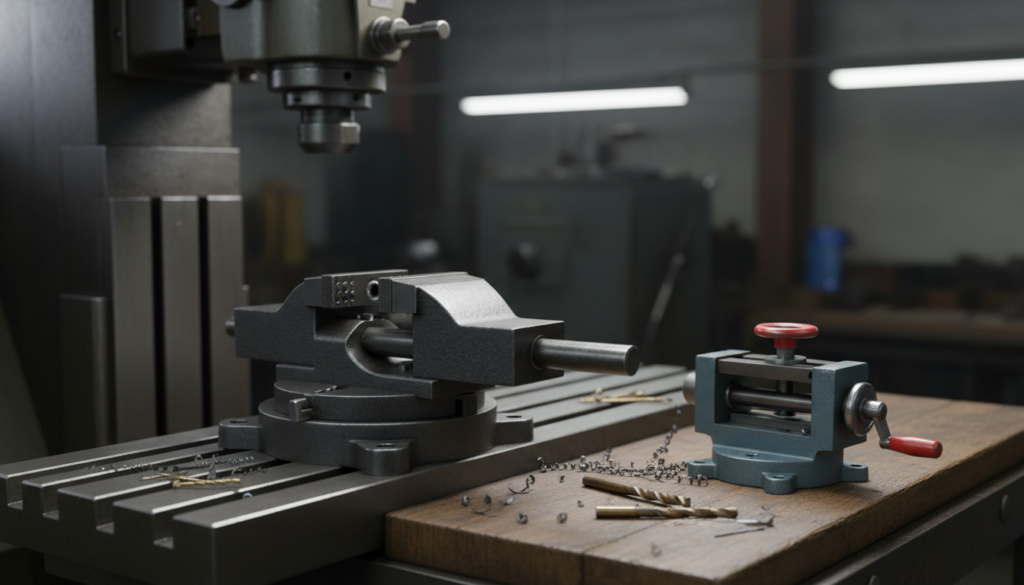

Обзор станочных тисков для фрезерных и сверлильных работ
Станочные тиски выбирают по трём параметрам: тип станка, размеры и форма заготовки, требуемая точность установки. Универсальных тисков не существует — для фрезерной обработки нужна жёсткость и возможность поворота, для сверлильной — быстрая фиксация и подвижность. Разберём основные виды и критерии выбора.
Какие тиски подходят для фрезерного станка?
Для фрезерных работ применяют машинные тиски с высокой жёсткостью корпуса из чугуна или стали. Они гасят вибрации и удерживают деталь под значительными нагрузками при съёме металла. Главные признаки фрезерных тисков — обработанные основания, возможность крепления на стол станка пазами и поворотный механизм.
- Неповоротные тиски — базовая оснастка для обработки под прямым углом. Жёстче поворотных, дешевле, проще в обслуживании.
- Поворотные тиски — позволяют развернуть заготовку в горизонтальной плоскости на нужный угол без переустановки. Экономят время на фрезеровании пазов под наклоном.
- Универсальные (трёхкоординатные) тиски — поворачиваются в двух или трёх плоскостях. Применяются для сложных деталей, но требуют аккуратной выверки и стоят дороже.
- Синусные тиски — для точной установки угла с помощью концевых мер. Используются на шлифовальных и координатно-расточных станках, на фрезерных — для особо точных работ.
Какие тиски нужны для сверлильного станка?
Сверлильные тиски отличаются меньшей высотой и массой, часто имеют ручной быстрозажимной механизм. Их задача — быстро зафиксировать заготовку и точно подвести её под инструмент. Жёсткость здесь менее критична, чем на фрезерном станке, но важна подвижность.
- Крестовые тиски (координатный стол) — оснащены двумя винтовыми подачами для перемещения детали по осям X и Y. Позволяют сверлить серию отверстий с точным шагом без разметки.
- Поворотные сверлильные тиски — дают возможность наклонить заготовку для сверления под углом.
- Призматические губки — сменные накладки для фиксации круглых деталей. Полезны, если часто сверлите валы или втулки.
На что обратить внимание при выборе?
Ширина губок и ход
Ширина губок определяет максимальный размер зажимаемой детали. Стандартный ряд для фрезерных тисков — 100, 125, 160, 200 мм. Ход подвижной губки должен перекрывать диапазон ваших заготовок. Для сверлильных станков чаще используют тиски с шириной губок 80–125 мм.
Точность изготовления
У качественных тисков основание, губки и направляющие шлифованы. Отклонение от параллельности и перпендикулярности не превышает 0,02 мм на 100 мм длины. Это прямо влияет на точность обработки и количество брака.
Материал и термообработка
Корпус — из серого чугуна СЧ20 или стали. Губки — закалённые, с насечкой для лучшего сцепления. Сменные накладки (гладкие, призматические, мягкие) расширяют возможности оснастки.
Тип привода
Винтовой привод с трапецеидальной резьбой — стандарт для фрезерных тисков. Пневматические и гидравлические зажимы применяют в серийном производстве для скорости. Для сверлильных работ удобны эксцентриковые быстрозажимные механизмы.
Как подобрать тиски под задачу?
Исходите из типовых операций вашего участка. Если основная работа — фрезерование уступов и пазов под прямым углом, достаточно неповоротных тисков. Нужна частая смена угла — берите поворотные. При сверлении корпусных деталей с сеткой отверстий — крестовые тиски с лимбом. Для обработки длинных валов или плит могут потребоваться тиски с удлинённым корпусом или комплект из двух синхронизированных тисков.
Сколько стоят станочные тиски?
Цена зависит от размера, точности и производителя. Неповоротные фрезерные тиски шириной 125 мм могут стоить от 15 000 рублей. Поворотные модели того же размера — от 25 000 рублей. Крестовые сверлильные тиски — от 8 000 рублей. Высокоточные синусные тиски или оснастка европейских брендов стоят кратно дороже, но обеспечивают стабильность на годах активной работы.
Где купить станочные тиски?
В каталоге «Планшайба Ру» представлены фрезерные и сверлильные тиски, а также сменные губки и комплектующие. Подобрать оснастку можно по ширине губок, типу и производителю. Доставка заказов выполняется по всей России — на предприятия металлообработки и частным лицам.
