Классификация токарных резцов и держателей: типы и применение

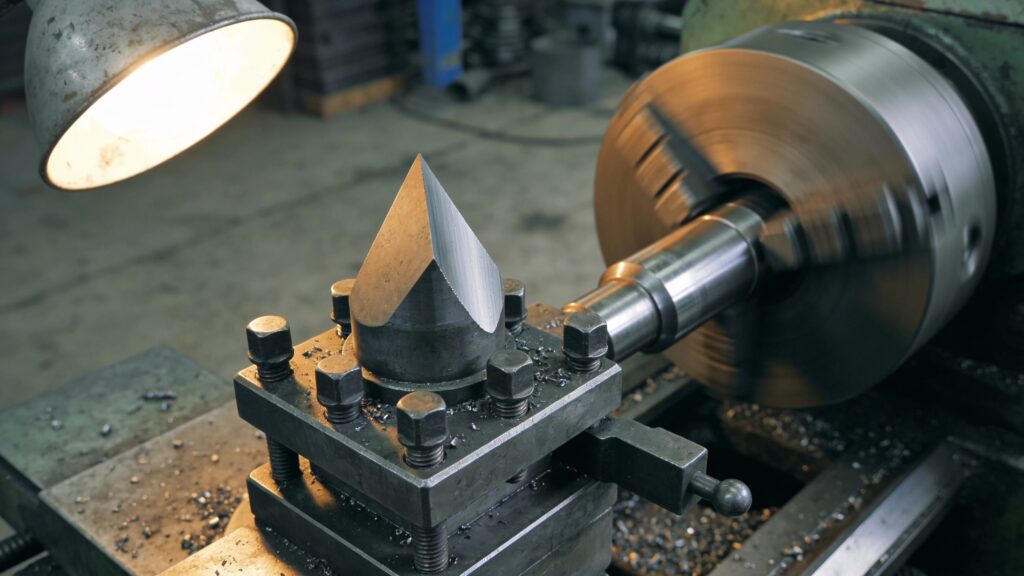

Токарные резцы классифицируют по назначению, конструкции, форме державки и способу крепления режущей пластины. Держатель резца подбирают под посадочное место станка и требуемую жёсткость. Ниже разберём основные типы и их применение в металлообработке.

Какие бывают токарные резцы по назначению?

По виду выполняемой операции резцы делятся на несколько групп:

• Проходные — для обтачивания наружных цилиндрических поверхностей. Бывают прямые, отогнутые, упорные.
• Подрезные — для обработки торцов и уступов под прямым углом.
• Отрезные — для отрезания готовой детали от заготовки. Имеют узкую режущую кромку.
• Расточные — для растачивания внутренних отверстий. Державка обычно круглая или квадратная, длинная.
• Резьбовые — для нарезания наружной и внутренней резьбы. Различают для метрической, трапецеидальной, дюймовой резьбы.
• Канавочные — для прорезания канавок различной формы и глубины.
• Фасонные — для обработки поверхностей сложного профиля по копиру или на станках с ЧПУ.

В отдельную группу выделяют резцы с механическим креплением сменных многогранных пластин (СМП). Они позволяют быстро менять режущую кромку без переточки и обеспечивают повторяемость настройки.

Чем отличаются держатели токарных резцов?

Держатель — это корпусная часть резца, которая закрепляется в резцедержателе станка. От его жёсткости и точности зависит виброустойчивость и качество обработки.

• Цельные держатели — резец и державка выполнены из одной заготовки. Обычно это быстрорежущая сталь или цельный твердосплавный инструмент.
• Составные держатели — державка из конструкционной стали, режущая часть напаяна или закреплена механически.
• Держатели с механическим креплением СМП — самый распространённый тип в современном производстве. Пластина фиксируется прихватом, винтом или клином.
• Регулируемые держатели — позволяют точно выставить вершину резца по оси центров станка.

Размер державки (высота и ширина, например 16×16, 20×20, 25×25 мм) должен соответствовать пазу резцедержателя. Слишком маленький держатель снижает жёсткость, слишком большой не войдёт в посадочное место.

Как выбрать резец и держатель под задачу?

При выборе учитывают четыре параметра:

• Материал заготовки — для стали, чугуна, алюминия, нержавейки нужны разные марки твёрдого сплава и геометрия передней поверхности.
• Тип операции — черновая, чистовая, контурная, отрезка, резьба. Под каждую операцию своя форма пластины и главный угол в плане.
• Способ крепления заготовки — если деталь зажата в токарном патроне, важна доступность зоны резания и вылет резца. Например, для обработки длинных валов в центрах нужен проходной упорный резец с углом 90°.
• Мощность и жёсткость станка — на маломощных станках не получится использовать большие глубины резания, поэтому выбирают резцы с меньшим сечением державки и пластины с острой кромкой.

Отдельно отметим: заготовка на токарном станке чаще всего закрепляется в токарном кулачковом патроне. Тип патрона (3-кулачковый самоцентрирующийся, 4-кулачковый независимый, поводковый) влияет на точность установки и допустимые режимы. Если вы одновременно подбираете патрон, обратите внимание на модели из нашего каталога — например, двухкулачковый токарный патрон VT.
