Как подобрать цангу ER под хвостовик: таблица и частые ошибки
Чтобы подобрать цангу ER, достаточно измерить диаметр цилиндрического хвостовика инструмента и сверить его с рабочим диапазоном цанги. Несоответствие даже на 0,1 мм приводит к биению и браку.
Что такое цанга ER и для чего она нужна
Цанга ER — это зажимная втулка с продольными разрезами, которая фиксирует инструмент с цилиндрическим хвостовиком в цанговом патроне. Она сжимается гайкой, равномерно обжимая инструмент по всей окружности. Такой способ крепления обеспечивает минимальное радиальное биение — обычно не более 0,01–0,02 мм при правильном подборе.
Цанги ER широко применяют на фрезерных, токарных и сверлильных станках. В отличие от кулачковых токарных патронов, где заготовка или инструмент крепится кулачками в трёх точках, цанга контактирует с хвостовиком по всей поверхности. Это критически важно для обработки с высокими оборотами и для чистовых операций.
Как определить размер цанги ER: таблица соответствия
Размер цанги ER всегда указан в маркировке: ER11, ER16, ER20, ER25, ER32, ER40 и так далее. Число обозначает наружный диаметр цанги в миллиметрах (например, ER25 — наружный диаметр 25 мм). Но важнее рабочий диапазон зажимаемых диаметров.
У каждой цанги есть номинальный диаметр, и она надёжно зажимает хвостовики в определённом интервале — обычно от минус 1 мм до номинала. Например, цанга ER25-10 зажмёт инструмент с хвостовиком от 9 до 10 мм.
Ниже таблица основных размеров цанг ER и диапазонов зажимаемых диаметров:
| Тип цанги | Наружный диаметр, мм | Диапазон зажима, мм |
|---|---|---|
| ER11 | 11 | 0,5–7 |
| ER16 | 16 | 0,5–10 |
| ER20 | 20 | 0,5–13 |
| ER25 | 25 | 1–16 |
| ER32 | 32 | 2–20 |
| ER40 | 40 | 3–26 |
Полный диапазон для каждого типоразмера достигается набором цанг с шагом 1 мм (или 0,5 мм для малых диаметров). На практике подбирают ту, в чей диапазон попадает конкретный хвостовик.
Пошаговая инструкция подбора

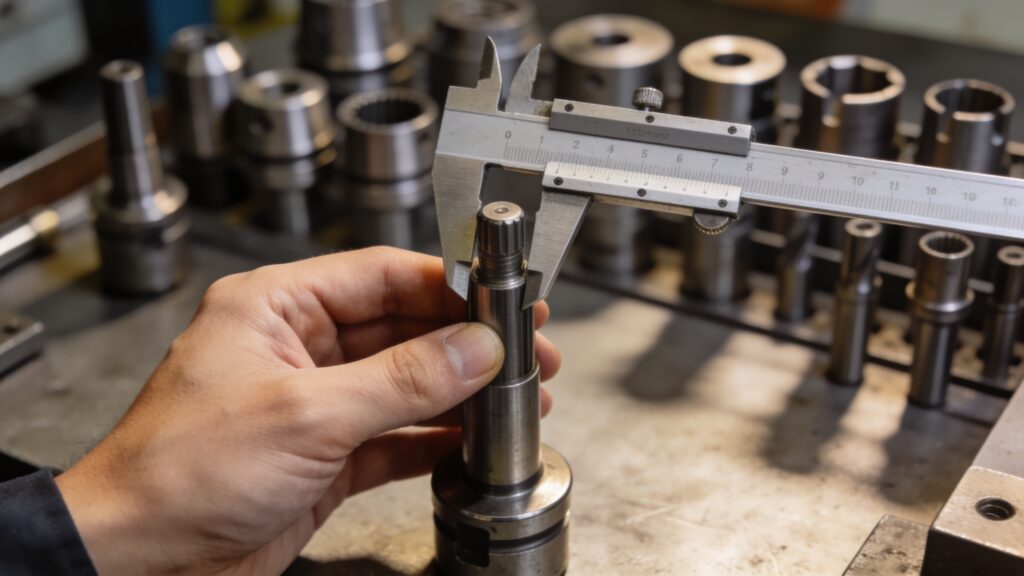

- Измерьте диаметр хвостовика. Используйте микрометр или штангенциркуль с точностью до 0,01 мм. Для конусных хвостовиков цанги ER не применяются — они предназначены только для цилиндрических.
- Определите типоразмер цанги. Если на станке уже установлен цанговый патрон, посмотрите его маркировку. Для новых заказов выбирайте патрон под планируемые диаметры инструмента.
- Сверьте диаметр с таблицей. Найдите цангу, в чей диапазон зажима входит измеренный диаметр. Например, для хвостовика 5,95 мм подойдёт ER16-6 (диапазон 5–6 мм).
- Проверьте биение. После установки индикатором проверьте радиальное биение у режущей кромки. Допуск — не более 0,02 мм для точных работ.
Типичные ошибки при подборе цанги
Использование цанги не по размеру
Самая частая ошибка — попытка зажать хвостовик, диаметр которого выходит за пределы рабочего диапазона. Например, в цангу ER25-12 ставят сверло с хвостовиком 11,8 мм. Она сожмётся, но деформирует губки неравномерно, появится биение.
Чрезмерная затяжка без смазки
Гайку цанги затягивают с рекомендуемым моментом. Сухая затяжка увеличивает износ и может привести к заклиниванию. Перед сборкой на резьбу наносят консистентную смазку.
Засорение посадочного конуса
Стружка или грязь в конусе цанги или патрона вызывают перекос и биение, даже при правильном подборе размера.
Игнорирование износа цанги
Уставшая цанга теряет упругость, её лепестки не возвращаются в исходное положение. Ресурс качественной цанги — несколько тысяч циклов зажима при аккуратном использовании. При появлении следов износа или царапин на внутренней поверхности её меняют.
Последствия ошибок для точности и инструмента
Неправильно подобранная или изношенная цанга приводит к радиальному биению, которое напрямую ухудшает качество обработки:
- Разбивка отверстия у сверла — диаметр получается больше номинального, может выйти за поле допуска.
- Неравномерная нагрузка на зубья фрезы — снижение стойкости инструмента, сколы режущих кромок.
- Вибрации, дробление — портится чистота поверхности, особенно на чистовых проходах.
При высоких оборотах, характерных для современных станков, даже биение 0,03 мм может привести к быстрому износу и поломке микроинструмента. Поэтому точность подбора — это не просто рекомендация, а обязательное условие для серийного производства.
