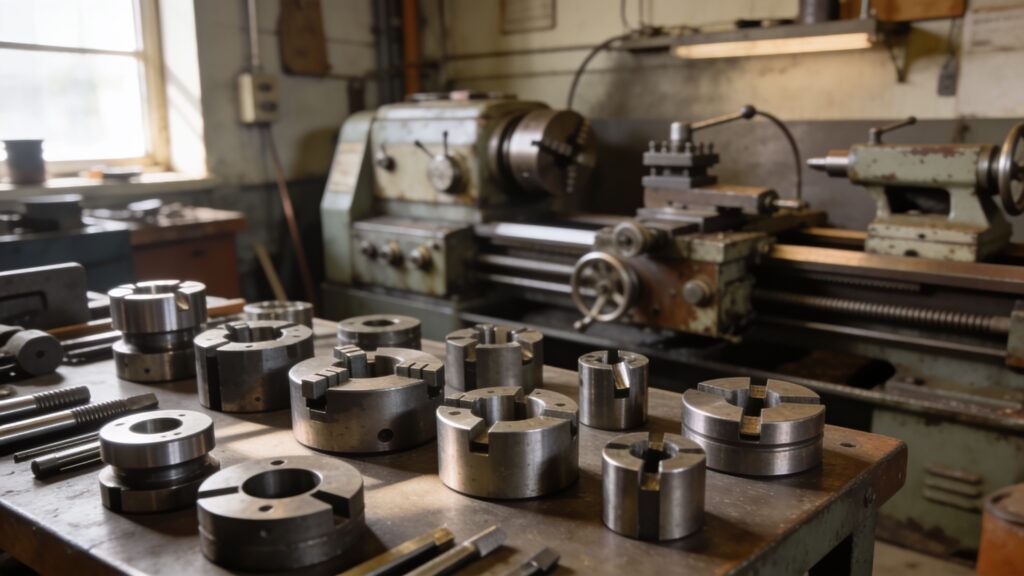

Что входит в станочную оснастку: классификация и подбор под станок
Станочная оснастка — это все приспособления и устройства, которые устанавливаются на металлорежущие станки для закрепления заготовок и инструмента, а также для расширения технологических возможностей оборудования. Проще говоря, оснастка превращает станок из универсальной базы в инструмент для конкретной операции. Без неё даже точный станок не сможет держать допуски.
Классификация станочной оснастки: что входит
В снабженческой практике принято делить станочную оснастку на три большие группы: зажимную, вспомогательную и инструментальную. Некоторые добавляют сюда ещё измерительную, но мы остановимся на тех элементах, которые непосредственно взаимодействуют со станком и инструментом.
Зажимная оснастка для крепления заготовок
Это самая востребованная категория. С её помощью деталь фиксируется на столе, планшайбе или в шпинделе станка. От качества зажима зависит точность обработки и безопасность.
- Токарные патроны — самоцентрирующиеся трёхкулачковые и с независимой настройкой четырёхкулачковые. Подбираются по типу крепления к шпинделю (фланец, Camlock, резьба).
- Станочные тиски — для фрезерных и сверлильных работ. Бывают поворотные, синусные, с гидравлическим или винтовым зажимом.
- Планшайбы и оправки — для несимметричных и крупных деталей. Разжимные оправки удобны для обработки втулок и колец с точным центрированием.
- Цанговые патроны — когда важна минимальная радиальная биение. Используются обычно с цангами ER на токарных и фрезерных операциях.
Вспомогательная технологическая оснастка
Эти приспособления не держат заготовку напрямую, но расширяют возможности станка и повышают повторяемость результатов.
- Поворотные столы — позволяют обрабатывать деталь под разными углами без переустановки.
- Делительные головки — задают точный поворот для фрезерования шестерён, шлицев, граней.
- Центры вращающиеся и неподвижные — поддерживают длинные валы при токарной обработке.
- Люнеты — дополнительная опора для нежёстких валов.
- Копировальные устройства — для повторения профиля по шаблону.
Оснастка для крепления режущего инструмента
Эту группу часто называют инструментальной оснасткой. Она обеспечивает надёжное базирование фрез, свёрл, метчиков и резцов в шпинделе.
- Сверлильные патроны — для цилиндрических хвостовиков.
- Цанги ER — для высокоточного крепления концевых фрез и свёрл.
- Оправки для фрез — под конус шпинделя и с фиксацией через шпонку.
- Переходные втулки — подбираются под конусы Морзе, метрические и другие стандарты.
Как формировать заказ под парк станков
Чтобы не ошибиться с подбором оснастки, снабженцу стоит действовать по чёткому алгоритму.
- Инвентаризация парка. Составьте список всех металлорежущих станков на предприятии — токарных, фрезерных, сверлильных, шлифовальных. Зафиксируйте модели и годы выпуска, потому что даже у станков одного типа могут отличаться посадочные места.
- Сбор присоединительных размеров. Для каждого станка определите: тип и размер конуса шпинделя (Морзе, ISO, метрика), посадочный диаметр под токарный патрон (фланец, резьба, Camlock), габариты стола и пазы для фрезерных тисков.
- Анализ номенклатуры обрабатываемых деталей. Материал, серийность, допуски. Для массового производства больше подойдут быстросменные системы, для единичного — универсальная оснастка с ручной настройкой.
- Учёт точности. Если на чертеже стоят допуски по 7–8 квалитету, то зажим должен обеспечивать радиальное биение не выше 0,01–0,02 мм. Здесь без цанг ER или прецизионных патронов не обойтись.
- Резерв расходных элементов. Кулачки, цанги, втулки, сухари — всё, что изнашивается. Их лучше заказывать одновременно с основной оснасткой, чтобы не останавливать станки.
Такой подход избавляет от лишних закупок и гарантирует, что каждый станок будет укомплектован оснасткой точно под свои задачи.
