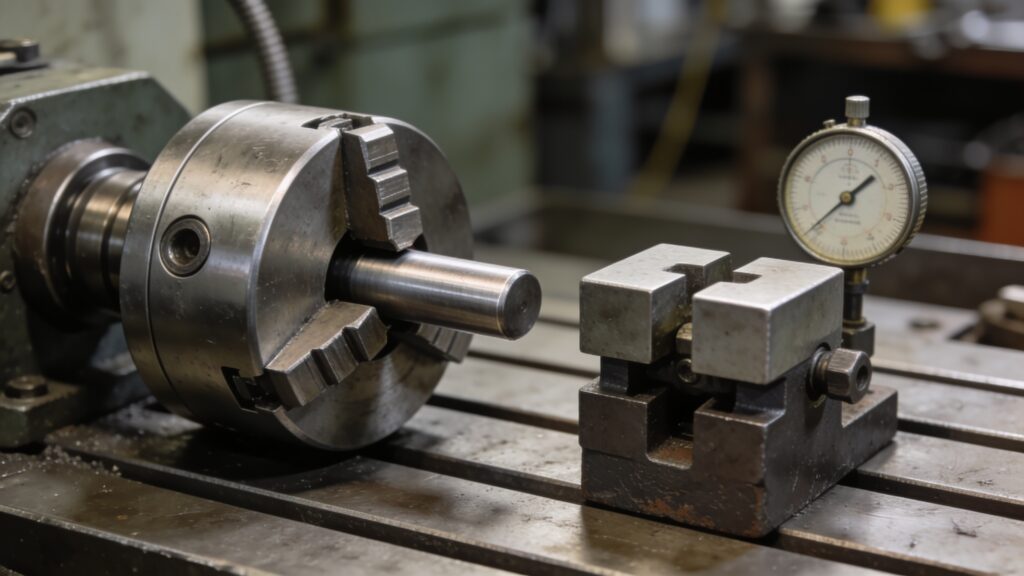

3-кулачковый или 4-кулачковый патрон: какой выбрать для токарного станка
Главное различие между 3-кулачковым и 4-кулачковым патроном — в способе центрирования заготовки. Самоцентрирующийся 3-кулачковый патрон быстрее в работе и подходит для круглого проката, а 4-кулачковый даёт возможность выставить деталь с высокой точностью и зажать несимметричные заготовки. Выбор зависит от типа ваших задач и требуемой точности обработки.
Как работает 3-кулачковый токарный патрон
Трёхкулачковый патрон — это самоцентрирующееся устройство. Все три кулачка двигаются синхронно от одного ключа. Это значит, что круглая заготовка автоматически встаёт по оси вращения шпинделя. Такая конструкция незаменима, когда нужно быстро зажать и обработать пруток, трубу или другую заготовку с круглым сечением. Большинство токарных патронов на универсальных станках — именно 3-кулачковые.
Когда нужен 4-кулачковый патрон
Четырёхкулачковый патрон устроен иначе. Каждый кулачок в нём двигается независимо. Это усложняет настройку — для центрирования заготовки потребуется индикатор и некоторое время, — но даёт два ключевых преимущества. Во-первых, можно зажать квадрат, прямоугольник или любую несимметричную деталь. Во-вторых, можно выставить биение с точностью до сотых долей миллиметра, что критично при обработке деталей с уже готовыми поверхностями или при переустановке.
Сравнение по ключевым параметрам
- Скорость наладки. 3-кулачковый патрон настраивается за секунды. 4-кулачковый требует выверки индикатором, что занимает минуты.
- Точность центрирования. У самоцентрирующегося патрона точность ограничена его износом и классом изготовления. У 4-кулачкового точность зависит только от навыков станочника и может быть доведена до 0,01 мм.
- Тип заготовок. 3-кулачковый — для круглого проката и шестигранников. 4-кулачковый — для квадрата, эксцентриков, несимметричных отливок и поковок.
- Сила зажима. Четыре точки контакта распределяют давление равномернее, что снижает риск деформации тонкостенных деталей.
Какой патрон выбрать для токарного станка
Если на вашем предприятии преобладает серийная обработка круглого проката, основным рабочим патроном будет 3-кулачковый. Он обеспечит максимальную скорость переналадки. Для ремонтных, инструментальных работ или единичного производства, где часто встречаются несимметричные заготовки и требуется высокая точность, на станок стоит установить 4-кулачковый патрон. Часто на производстве используют оба типа, меняя их под конкретную задачу.
На что обратить внимание при покупке
При выборе токарного патрона, помимо количества кулачков, важны диаметр, тип крепления на шпиндель и исполнение кулачков. Прямые кулачки подходят для зажима за наружную поверхность, обратные — для внутреннего зажима за отверстие. Для станков с ЧПУ часто применяют патроны с клиновым зажимом, обеспечивающим более высокую жёсткость и точность по сравнению с реечным механизмом.
